Internacional. Rittal, Eplan y Phoenix Contact presentaron la Integración de Diseño Térmico, un concepto integral que consiste en información digital de producto, planeo de proyectos basados en software y soluciones de control de clima desarrollados recientemente.
El concepto promete a los usuarios en ingeniería de gabinetes de control, mejoras perdurables en las áreas de diseño, enfriamiento y operación de gabinetes de control libre de errores. Los diseñadores pueden verificar sus planos de ensamble en relación con las consideraciones de control de clima e interactivamente hacer provisiones para la mejor solución de control de clima posible.
De cara al futuro, el diseño de planos virtuales en 3D en el Eplan Pro Panel será mejorado con funciones especiales. La clave es comunicar a los diseñadores de paneles de control la funcionalidad, límites de desempeño y posibilidades de integración de las variaciones del sistema de control de clima individual de tal forma que ellos puedan desarrollar la solución de control de clima más eficiente e intuitiva y tan sencilla como posible.

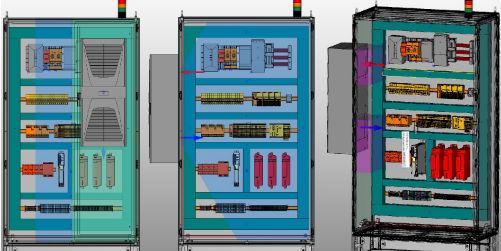

Los diseñadores requieren un panorama donde los componentes que especialmente requieren refrigeración dentro del gabinete para ubicar óptimamente los componentes de control de clima. Es importante evitar los llamados puntos calientes desde un principio. El Eplan Pro Panel tendrá nuevas funciones para principios del 2016 donde los colores de los componentes instalados estarán diferenciados acorde a las densidades de carga de calor, que estarán calculadas en base al máximo de pérdida de calor, en relación al tamaño del componente instalado.
Para una circulación de aire ideal y libre de problemas dentro de los gabinetes de control, los diseñadores requieren asistencia visual para comparar las posiciones de montaje de los componentes - la exacta ubicación – con los factores determinantes de los sistemas de control de clima. Los espacios que deben permanecer libres para propósitos de circulación de aire y las áreas con condiciones climáticas ideales se encuentran gráficamente ubicadas al usar soluciones Rittal para control de clima.
Los espacios bloqueados para la circulación del aire no pueden ser usados para el montaje de componentes debido a que los componentes de control de clima se encontrarán de otra forma significativamente impedidos para entregar el volumen necesario de aire frio. Esto a su vez puede acarrear problemas con los dispositivos interruptores instalados o componentes electrónicos. Por ejemplo, los dispositivos ubicados demasiado cerca de la corriente de aire frio se encuentran bajo extremo estrés térmico. Esto reduce significativamente la vida de servicio de los componentes electro/eléctricos y puede también esto llevar a tiempos muertos durante la operación.
El área óptima de control de clima describe el área en que un dispositivo de control de clima puede enfriar fiablemente gracias a capacidad de tasa de flujo. El Eplan Pro Panel visualiza correspondientemente los parámetros relevantes del dispositivo – por ejemplo la distancia máxima de empuje del aire refrigerante así como el ángulo el flujo de aire dentro del dispositivo y/o fuera del mismo. Esto toma también en cuenta el hecho que la velocidad del flujo decrece con la distancia desde el dispositivo y por tanto la distancia de empuje del dispositivo es limitado.
